Dlaczego mapa zawilgocenia po lokalizacji wycieku decyduje o zakresie osuszania

Widoczna plama wilgoci na ścianie po awarii instalacji stanowi zaledwie wierzchołek problemu. Powierzchniowy ślad na farbie nie wskazuje, czy woda ograniczyła się do niewielkiego fragmentu tynku, czy przeniknęła znacznie głębiej do struktury nośnej muru. Pojedynczy wykwit nie pozwala ocenić, czy wystarczy ustawić jeden osuszacz kondensacyjny w pokoju, czy konieczne będzie skomplikowane ingerowanie w warstwy izolacyjne całej kondygnacji. Rzeczywisty zakres prac naprawczych oraz czas ich trwania określa dopiero dokładna mapa zawilgocenia, którą sporządza się po zidentyfikowaniu głównego źródła awarii. Błędne założenie, że sucha powierzchnia oznacza suchy środek ściany, prowadzi najczęściej do nawracających problemów z pleśnią i grzybem budowlanym.

Dlaczego diagnoza wycieku wyznacza prawdziwy obszar zniszczeń?

Precyzyjne badanie uszkodzonej instalacji dostarcza trzech niezbędnych informacji do zaplanowania ratowania budynku. Specjalista określa dokładne źródło nieszczelności, wytycza drogę migracji wody i wyznacza granice strefy ukrytego zawilgocenia wewnątrz twardych materiałów budowlanych. Miejsce widocznego objawu bardzo rzadko pokrywa się z faktycznym punktem pęknięcia rury. Woda przemieszcza się grawitacyjnie w dół, spływa po stalowych profilach sufitów podwieszanych lub dyfunduje przez kolejne warstwy betonu i jastrychu. Niewidoczna dla oka wędrówka wody powoduje degradację tynków i pęcznienie paneli podłogowych z dala od właściwego źródła problemu. Zdarza się, że strumień pokonuje odległość kilkudziesięciu centymetrów od uszkodzenia, zanim natrafi na barierę i ujawni się w postaci mokrej plamy.

Nowoczesna diagnostyka wykorzystuje technologie pozwalające na skuteczne badanie wewnętrznych przegród budynku. Analiza kamerą termowizyjną ujawnia specyficzne anomalie cieplne, które wynikają z intensywnego parowania wilgoci lub obecności podgrzanej wody w strukturze ściany. Urządzenie rejestruje najdrobniejsze różnice temperatur, wskazując konkretne obszary wymagające intensywnego suszenia. W przypadku rozległych instalacji ciśnieniowych powszechnie stosuje się wtłaczanie gazu znacznikowego, czyli bezpiecznej mieszanki azotu i wodoru. Cząsteczki gazu są na tyle małe, że swobodnie penetrują grube warstwy betonu oraz kafli, uchodząc dokładnie w miejscu uszkodzenia. Pozwala to na bezinwazyjne znalezienie nieszczelności bez niepotrzebnego niszczenia wykończenia wnętrza. Po wymianie pękniętego elementu przeprowadza się próbę ciśnieniową instalacji wewnętrznej zgodnie z wymogami normy PN-EN 806-4. Wymaga to napełnienia badanego układu wodą pod odpowiednim ciśnieniem testowym i wnikliwej obserwacji spadków na manometrach.

Różnice w rozkładzie wilgoci i rola raportów ubezpieczeniowych

Woda zachowuje się inaczej w zależności od budowy materiału, co wymusza ścisły dobór technologii naprawczych. W pionowych ścianach murowanych z cegły lub gazobetonu dominuje fizyczne zjawisko podciągania kapilarnego. Woda intensywnie wędruje w górę porami materiału, osiągając niekiedy wysokość nawet dwóch metrów powyżej poziomu zalanej posadzki. Z kolei w przypadku podłóg ciecz zazwyczaj spływa i gromadzi się najniżej, bezpośrednio w strefie izolacji termicznej ze styropianu. Naturalne odparowanie wody uwięzionej pod warstwą nieprzepuszczalnej folii i betonowej wylewki jest fizycznie niemożliwe. Wymaga to natychmiastowego zastosowania specjalistycznego osuszania podposadzkowego. Proces ten opiera się na pompach tłoczących, które wymuszają ciągłą cyrkulację ekstremalnie suchego powietrza pod powierzchnią podłogi, wyprowadzając zebraną wilgoć przez nawiercone otwory dyletacyjne.

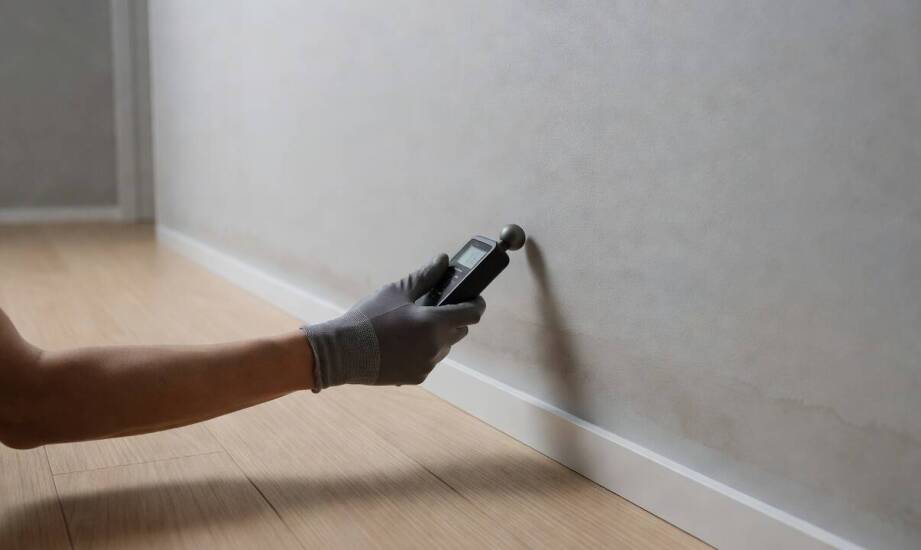

Płytkie zawilgocenia ograniczające się do wierzchniej warstwy gładzi gipsowej i powłok malarskich pozwalają na wdrożenie osuszania miejscowego. Spadek poziomu wilgotności następuje wtedy stosunkowo szybko pod wpływem pracy standardowych osuszaczy kondensacyjnych i wentylatorów, które przyspieszają cyrkulację powietrza w pomieszczeniu. Sytuacja komplikuje się radykalnie, gdy woda penetruje wielowarstwowe stropy i przenika do niższych kondygnacji budynku. Wymaga to wtedy rozbudowy parków maszynowych, a postęp prac musi być regularnie monitorowany za pomocą głębinowych mierników wilgotności. Skuteczne wyprowadzenie wody z takich przegród zajmuje zazwyczaj od siedmiu do nawet dwudziestu jeden dni nieprzerwanej pracy urządzeń.

Szczegółowo opracowana mapa zawilgocenia odgrywa kluczową rolę podczas procesu likwidacji szkody z polisy mieszkaniowej. Kompletny raport z początkowych pomiarów stanowi bezsporny dowód uzasadniający zastosowany zakres prac naprawczych, liczbę pracujących maszyn oraz rzeczywiste zużycie energii elektrycznej. Na rynku wielkopolskim firma AZ Lokalizacja przygotowuje dla poszkodowanych pełną dokumentację techniczną, która precyzyjnie opisuje parametry fizyczne tuż po wystąpieniu awarii. Profesjonalnie przeprowadzona lokalizacja wycieków wody w Poznaniu ułatwia likwidatorowi z towarzystwa ubezpieczeniowego prawidłową ocenę kosztów, co przyspiesza proces wypłaty należnego odszkodowania i pozwala szybko wdrożyć celowane osuszanie.

Ostateczny czas trwania i dobór właściwych maszyn zależą wyłącznie od faktycznej mapy zawilgocenia murów. Prawidłowo zinterpretowane wyniki badań termowizyjnych i pomiarów wilgotnościowych zapobiegają zbyt wczesnemu odłączeniu sprzętu budowlanego. Precyzyjne wyznaczenie granic mokrych stref chroni budynek przed niedosuszeniem głębszych warstw konstrukcyjnych, które z biegiem miesięcy mogłoby doprowadzić do pękania farb, odspajania tynków oraz groźnego wykwitu grzybów. Posiadanie twardych danych pomiarowych ułatwia jednocześnie racjonalizację kosztów, pozwalając uniknąć ingerowania w te fragmenty budynku, które nie miały fizycznego kontaktu z rozlaną cieczą.
